Конструкція модулів нагріву МН-120к



Модуль состоит из двух отдельных расположенных друг над другом параллельно подключенных нагревательных элементов (термоблоков), представляющих собой проточные водонагреватели.
Каждый элемент снабжен собственной системой контроля и регулирования с панелью управления и индикации (блоком управления), которая обеспечивает оптимальное регулирование и безопасное функционирование термоблока как автономно, так и под управлением регулятора каскада.

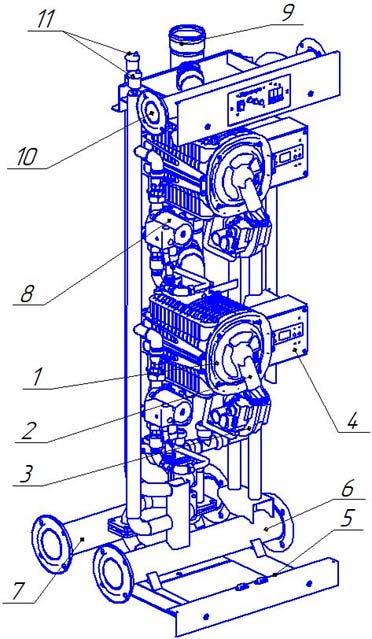

Каждый из нагревательных элементов состоит из конденсационного теплообменника 1, внутри которого теплоноситель проходит через параллельно подключенные спиральные трубчатые элементы, образующие камеру сгорания, по центру которой находится газовая горелка типа «премикс» с электродом розжига и электродом контроля пламени.
Предварительно приготовленная смесь газа с воздухом через газоход 2 подается на горелку вентилятором 3 с переменным числом оборотов, задаваемым блоком управления 4 в зависимости от требуемой мощности (таким образом осуществляется так называемая «модуляция пламени», которая может регулироваться в пределах от 20 % до 100 % от номинальной мощности).
Воздух засасывается вентилятором через сопло, связанное с газовым клапаном, который подает на вход вентилятора газ в количестве, пропорциональном количеству засасываемого воздуха.
Продукты сгорания удаляются из расположенных внутри теплообменников камер сгорания в дымоход 9.
Образующийся в камерах сгорания и дымоходах конденсат собирается в сифоны-конденсатосборники, из которых попадает в общую систему конденсатоудаления, монтируемую при сборке модулей в котельную установку.
Теплоноситель из коллектора 6 «обратной» линии системы отопления (Т2) циркуляционными насосами 8 через трубопроводы с датчиками протока подается в теплообменники и, пройдя через них, поступает в подающий коллектор 7 (Т1).
Трубопроводы оснащены запорной арматурой, которая позволяет отключать от общих коллекторов отдельные элементы модуля для обслуживания без слива теплоносителя из всей системы.
В верхней части системы трубопроводов теплоносителя установлены автоматические воздухоотводчики 11.
Обратный 6 и подающий 7 коллекторы заканчиваются фланцами, предназначенными для монтажа модулей в котельную установку.
Газовый коллектор 10 проходит вдоль продольной горизонтальной оси модуля и также заканчивается по обе стороны модуля присоединительными фланцами, позволяющими при объединении модулей в котельную установку получить общий газовый коллектор.
Все указанные элементы монтируются на раме 5 и закрываются условно не показанными на рисунке дверями, придающими модулю декоративный вид и обеспечивающими возможность легкого доступа к элементам модуля.
На основной плате каждого блока управления 4 расположены элементы с функциями газогорелочного автомата, электронного регулятора, сетевого питания, а также управления частотой вращения вентилятора горелки для осуществления модуляции мощности.
 Панель управления термоблоком позволяет отображать рабочий статус, а также задавать параметры работы термоблока внутри модуля.
