Конструкція модуля приготування гарячої води

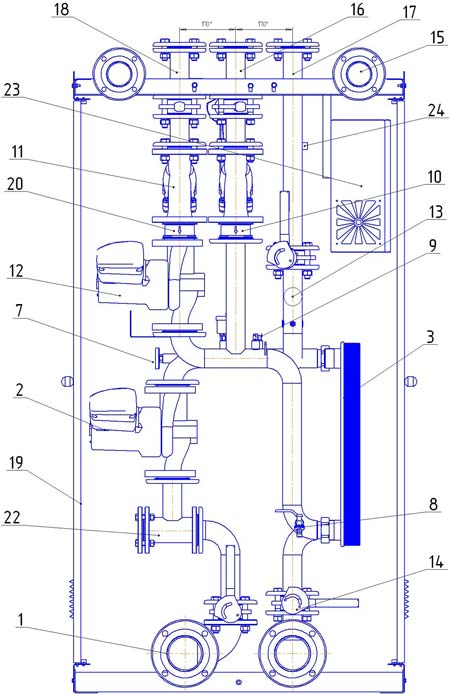

Устройство модуля приготовления горячей воды МГВ

  • Збірно-розподільчі труби (колектори) (1) розташовані в нижній частині модуля і служать поєднувальним елементом котельної установки. По ним проходить гаряча вода для нагріву і вода, що вертається із системи.
  • Насос первинного контуру (2) забирає воду зі збірно-розподільчої труби і проганяє її по первинному контуру теплообмінників (3). Всередині теплообмінника гаряча вода, проходячи вздовж поверхонь з великою площиною, передає своє тепло воді для споживання, яка протікає в зворотньому напрямку в іншій ізольованій системі теплообмінників.
  • Термодатчик (24) встановлюється на подавальній трубі гарячої води для споживання. У відповідності зі станом цього датчика автоматика змінює швидкість обертання насосу, і відповідно швидкість проходження гріючої води в теплообміннику, підтримуючи таким чином задану температуру води для споживання.
  • Цифрові покажчики температури (7) і (13) показують температуру відповідно води нагріву, яка подаєтся в теплообмінник, і нагрітої води для споживання.
  • Запобіжний клапан (8) призначений для захисту вторинного контуру від надмірного тиску.
  • Кульовий кран або автоматичне відведення повітря (9) служать для видалення повітря з трубопроводу первинного контуру.
  • Зворотній клапан (10) запобігає зворотньому надходженню води з модуля в водопроводну систему у випадку зниження в ній тиску.
  • Циркуляційний насос (12) прогоняє воду через теплообмінник та забезпечує необхідну температуру води в місцях забору води.
  • Метеликові клапани (14) спрощують від'єднання окремих частин модуля.
  • Газовий трубопровід (15) забезпечує проходження газу через модуль і є з'єднувальним елементом котельної установки.
  • Через патрубок підведення холодної води (16) вода з водопроводної системи потрапляє в модуль.
  • Через патрубок відведення нагрітої води для споживання (17) вода, нагріта в модулі, подається споживачам.
  • Зворотній циркуляційний трубопровід (18) призначений для забезпечення циркуляції води, що нагрівається, у випадку відсутності водорозбору.
  • Релє тиску (21) у випадку падіння тиску води нижче допустимого рівня (0.5 бар) відключає насос, який проганяє нагріту воду, запобігаючи його ушкодженням від роботи “насухо”.
  • Зворотній клапан (20) служить для попередження надходження холодної води в місця розбору гарячої води.
  • Двері (19) придають модулю декоративний вигляд і забезпечують можливість вільного доступу до елементів модуля.
  • Фільтри (11) і (22) очищують холодну і гарячу воду нагріву, які подаються в теплообмінник.
  • Шафа електрична (23) забезпечує роботу електричної схеми модуля.
  • Модуль отримує електроживлення від центральної шафи головного розподільчого щита електроуправління. Зняття і подавання напруги здійснюється за допомогою свого власного вимикача. Під час робочого режиму горить біла сигнальна лампочка. Включення і відключення насосів первинного і вторинного контурів здійснюється вимикачами. Про робочий режим насосів сигналізують індикаторні лампочки.
